HYDC系列高速公路直流遠程供電系統

一、直流遠程供電系統簡介

HYDC系列直流遠程供電系統是深圳弘翼有限公司為針對高速公路上監控及ETC收費設備（如攝像頭、爆閃燈、監控視頻傳輸設備、氣象監測、收費系統和情報板等）分布分散、穩定性要求高等特殊要求而研發，具有效率高，安全穩定性高和抗干擾能力強等特點。

本系統主要由HYDS系列局端機（電源發生器）、HYDX系列遠端機（隔離變換器）和傳輸電纜三部分組成。

局端機布設在高速公路沿途收費站或服務區的供電機房內，遠端機布設在高速公路沿途的各個外場監控設備旁，傳輸電纜布設在局端機和遠端機之間的高速公路沿線。

二、直流遠程供電系統結構

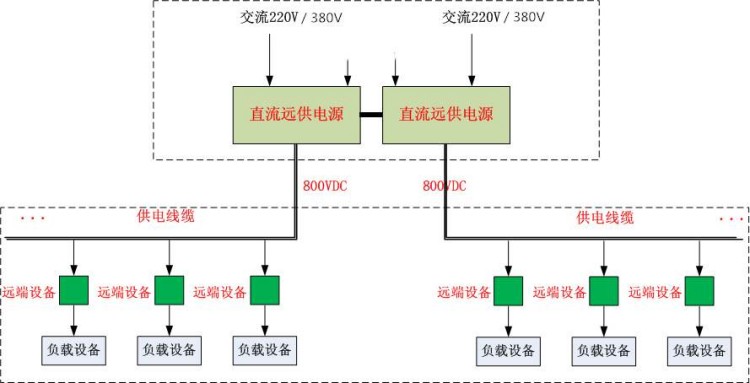

1、系統結構：

2、系統組成

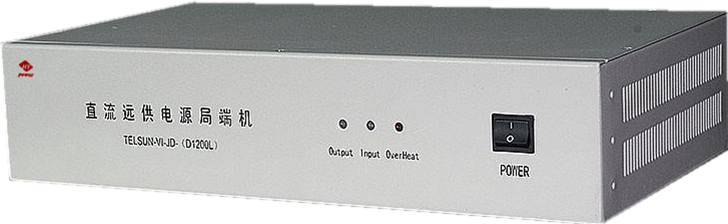

a.局端設備：輸入交流220V/直流-48V，輸出直流760V～800V（默認780V），包括配電插框、功率模塊、監控模塊等。

b.監控調度軟件：含局端和遠端設備的監測和報警信號（過流、短路、過壓、過溫、人體搭接、電力線搭接、開路等）；含局端和遠端設備的運行狀態、輸入和輸出的電壓/電流實時值；同時：每個局端設備都有獨立的地址，軟件可以快速判斷定位故障設備，而且具備遠端設備重啟功能。

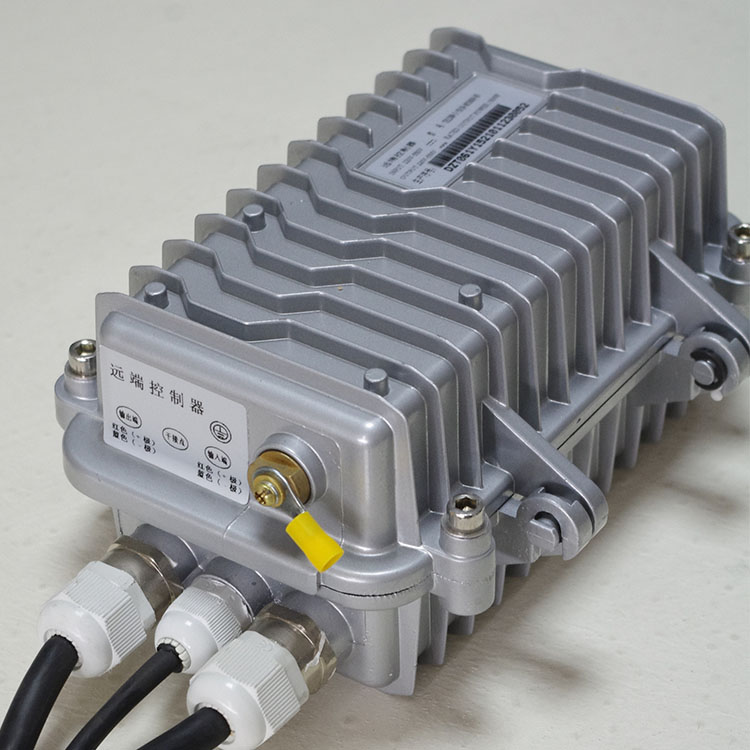

c.遠端設備：輸入直流300V～800V，輸出DC48V/AC220V，包括配電插框、功率模塊、通訊模塊等。

d.傳輸電纜（兩芯電纜）：將直流電源從局端設備連接傳輸?shù)竭h端設備，沿線可以并聯式接入多臺遠端設備，各遠端設備工作互不干擾，同時通過電力載波技術，將控制信號復合在傳輸線纜上（不需要獨立的控制信號線）。

三、直流遠程供電系統電源產品主要特點

1）系統安全穩定

a.保護功能，系統包含電力線搭接保護、人體搭接保護、短路、開路保護、漏電、雷擊浪涌保護等。

b.的在線監控功能，遠程實時顯示每個設備的輸入和輸出實時數據和運作狀態，確保故障設備快速定位，而且具備遠程重啟功能。

c.輸出穩定高壓直流，不對外產生電磁干擾，線芯小，可以跟視頻/音頻/控制信號等小信號傳輸線同管。

d.局端機為模塊化設計，方便擴容和升級，系統采用N+1冗余設計，支持熱插拔。

e.遠端機有獨立的硬件地址，任一設備故障都會自動隔離，相互間互不干擾。

2）建設成本低、建設周期短

a.該產品局端設備采用機房220V交流電，其輸電線纜線徑小且干擾小，可與光纜、弱電、視頻、音頻、控制信號線等同管，遠端設備采用室外IP55級外殼設計，外形尺寸小、重量輕，便于放置在抱桿上的設備箱內。方便縮短建設周期，減少施工成本。

b.本產品使用高壓800Vdc傳輸，電壓值是交流220V的3.6倍，相同條件下，DC800V系統傳輸距離是AC220V的3.6平方倍(即13倍)。

3）運行維護成本低

a.該產品采用工業級元器件，確保設備在任何氣溫條件下的安全運行，避免了例如太陽能供電中的蓄電池保溫措施。

b.完善的在線監測系統，可以快速定位故障設備，同時具備遠程重啟功能，避免交流供電系統中出現半夜打雷后漏電開關跳閘而維護人員無法到達現場合閘的情況，大大降低維護難度與運維成本。

c.完善的設備自我保護能力，任何異常故障設備自我保護后，等異常移除后可以自動恢復，減少大量人工現場維護工作。

d.完善的設備自檢能力，各個部件故障都會自動上報，便于更換和維修。
