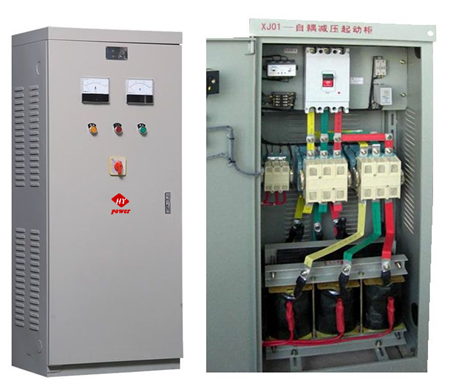

自耦降壓起動柜

——是利于自耦變壓器來降低電動機起動時電壓，限制起動電流的一種三相鼠籠式異步電動機起動的的一種設備；電動機起動時，使電動機定子繞組和自耦變壓器副邊聯接，進行減壓起動，起動完畢后，使電動機定子繞組和自耦變壓器副邊脫離，而直接和電源聯接，電動機便進入全電壓下正常動行。

如上圖所示為自耦變壓器降壓起動柜的控制線路，其主要是通過時間繼電器KT和中間繼電器KA，自動完成電動機從降壓起動到全壓運行的過渡。本電路中接觸器KM1與接觸器KM2互鎖，接觸器KM2的常閉觸點串接于自耦變壓器的副邊，接觸器KM2的主觸點閉合時短接自耦變壓器。

自耦降壓起動柜在使用的過程中也會出現各種各樣的故障，如不及時排除將會對我們的電機帶來不利影響，今天我們就來分析下有關自耦降壓起動柜的一些常見故障及解決方案。

首先，我們先了解下有關自耦降壓起動柜的基本工作原理：（參照上圖控制線路圖）

按啟動按鈕SB2，交流接觸器KM1和KM2線圈得電，主觸頭KM1和KM2閉合。自耦變壓器TM串入電機降壓啟動，同時時間繼電器KT線圈得電。KT動合觸點延時動作，KT動斷觸點延時先斷開。接觸器KM1、KM2和時間繼電器KT線圈失電，主觸點斷開，自耦變壓器脫離電機電路。同時KT動合觸點閉合，KM3線圈也在KM1和KM2失電后得電。KM3主觸頭閉合，電機進入全壓運行。這種控制是使電機的“啟動--自動延時--運行”一次完成。

其次，我們來分析下自耦降壓起動柜的常見故障及相關解決方案：

一、按啟動按鈕電機不能啟動

1、可能原因

A，主回路無路； B，控制線路熔絲斷； C，控制按鈕觸點接觸不良； D，熱繼電器動作。

2、處理方法

A，查熔斷器1FU是否熔斷；   B更換保險絲； C，修復觸點； D，手動復位。

二、松開按鈕，自鎖不起作用

1、可能原因

A，接觸器KM1和KM2動合輔助觸點壞； B，控制線路斷路。

2、處理方法

A，斷開電源，使接觸器手動閉合，用萬能表檢查KM1、KM2觸點是否接通； B，接好自鎖線路。

三、不能進入全壓動行

1、可能原因

A，KT線圈燒壞； B，延時動合觸點不能閉合； C，KM3動合觸點不能自鎖； D，動行接觸器線圈燒壞； E，KM3主觸頭接觸面不好。

2、處理方法

A，更換KT線圈； B,修復觸點； C，調整好KM3動合觸點； D，更換KM3線圈； E，修整好KM3主觸頭接觸面。

以上為自耦降壓起動柜的一些常見故障及解決方案，當然還會有其他的一些故障出現，您可以隨時撥打我司的服務熱線進行咨詢：0755-85286003.
