現在很多設備都會加裝UPS電源，而正是因為UPS的使用，反而會增加零地電壓（零地電壓，困擾了很多信息類精密儀器設備的使用，直接影響到了整個系統的穩定運行，為了讓這些設備在斷電情況下正常使用，）那如何通過隔離壓器來降低UPS產生的零地電壓呢？
用隔離變壓器可以降低UPS零地電壓，解決了UPS上電開機前零地電壓低，而開機后零地電壓升高的現象。
用戶安裝的像HP小型機、IBM服務器等一些設備，會對UPS輸出零地電壓有較高的要求，一般情況下要求<1V。但在實際的工程安裝和開機調試時發現，UPS沒開機時測量輸出零地電壓還滿足要求，開機上電后測量UPS的輸出零地電壓會上升，有可能出現零地電壓超出了要求的范圍。
其原因大致有以下兩點：
1）用戶本身的配電系統達不到要求，當零線排容量偏小時，零線上的電流會造成零線相對地線有一定的電壓差，這樣，在UPS的輸入處，零地電壓就會升高而達不到設備要求；
2）UPS是開關電源，其輸入和輸出端都加裝了EMI抑制電路，由于電感和電容的存在，會造?輸出零線與輸入零線之間存在電壓差，因而造成了輸出零線與地線之間的電壓差。
為有效地降低輸出的零地電壓，保證負載可以正常上電開機，通常的做法是采用加裝隔離變壓器的辦法，來隔離輸入和輸出之間的電氣連接，在變壓器副邊零地短接，從而達到降低零地電壓的目的。

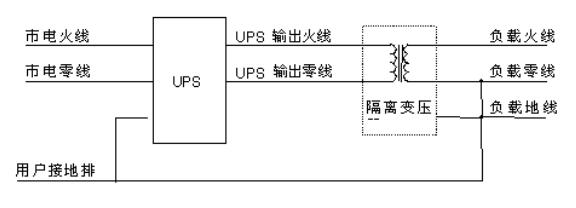

對于中小功率的UPS，一般采用在其輸出端加裝輸出隔離變壓器，具體接線方法如下圖所示：

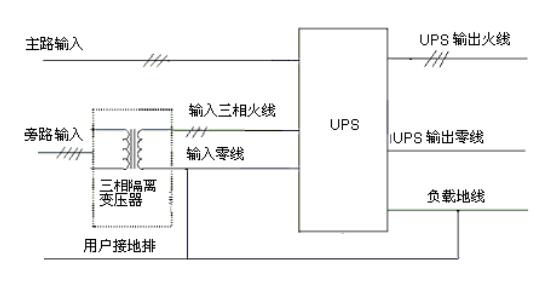

對于三進三出的大功率UPS，一般采用在其旁路輸入加裝旁路隔離變壓器，具體接線方法如下：
該連接方式構成的UPS供電系統不會對電網和負載造成任何負面影響，但應特別注意不要把負載零線連接到電網零線，同時一定要保證接地排的接地滿足機房的接地規范并保證可靠性，由于接地排的不可靠可能會造成設備損壞甚至人身傷害。
