自耦變壓器

是變壓器中的一種，常規變壓器是輸入輸出在各一個線圈，左邊一個原線圈通過電磁感應，使右邊的副線圈產生電壓，而自耦變壓器它的輸入輸出共用一組線圈的特殊變壓器，升壓和降壓用不同的抽頭來實現，比共用線圈少的部分抽頭電壓就降低，比共用線圈多的部分抽頭電壓就升高。

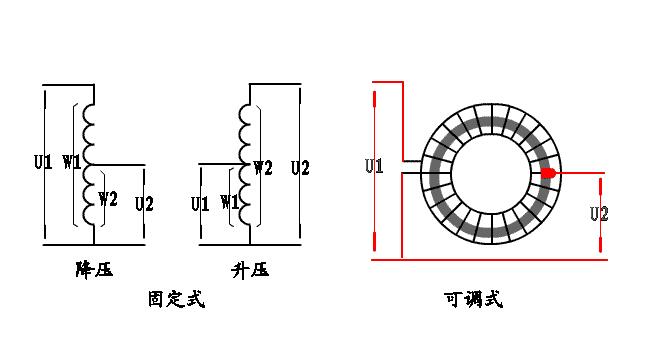

自耦變壓器是只有一個繞組的變壓器，當作為降壓變壓器使用時，從繞組中抽出一部分線匝作為二次繞組；當作為升壓變壓器使用時，外施電壓只加在繞組的部分線匝上。通常把同時屬于一次和二次的那部分繞組稱為公共繞組，自耦變壓器的其余部分稱為串聯繞組，同容量的自耦變壓器與普通變壓器相比，不但尺寸小，而且效率高，并且變壓器容量越大，電壓越高，這個優點就越加突出。

自耦變壓器原副線圈在同一個繞組上，在同等電壓比的情況下，制作成本減少了一大半，相對而言自耦變壓器容量大、損耗小、造價成本又低，所以說在電力系統中應用最為廣泛。
