星三角降壓?jiǎn)?dòng)

——就是以改變電動機繞組接法，來達到降壓?jiǎn)?dòng)的目的。

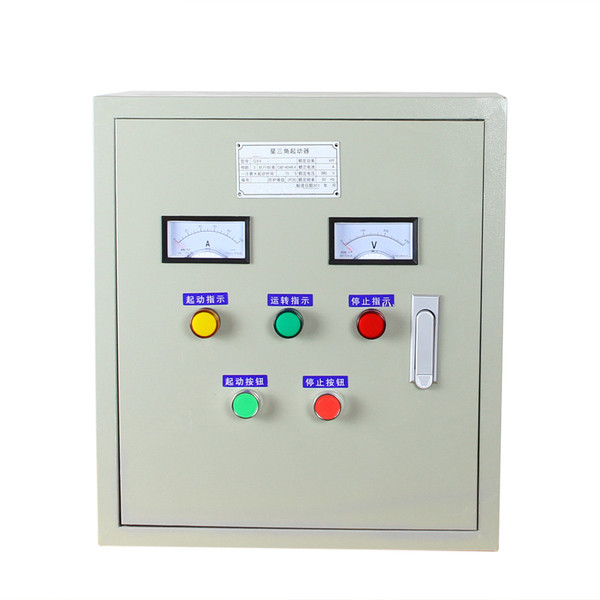

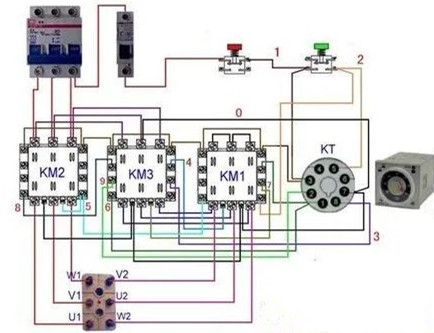

啟動時，由主接觸器將電源給三角形接法的電動機的三個首端，由星點接觸器將三角形接法的電動機的三個尾端閉合。繞組就變成了星形接法，啟動完成后，星點接觸器斷開運轉接觸器將電源給電動機的三個尾端。繞組就變成了三角形接法，電動機全壓運轉。整個啟動過程由時間繼電器來指揮完成。星點接觸器和運轉接觸器必須實行連鎖，如下圖所示KM2為主接觸器KM1為星點接觸器，KM3為運轉接觸器，KT為時間繼電器。

星三角降壓?jiǎn)?dòng)原理

1.當負載對電動機啟動力矩?zé)o嚴格要求又要限制電動機啟動電流且電機滿足380V/Δ接線條件才能采用星三角啟動方法；
2.星三角降壓?jiǎn)?dòng)的方法是：在電機啟動時將電機接成星型接線,當電機啟動成功后再將電機改接成三角型接線（通過雙投開關迅速切換）；
3.因電機啟動電流與電源電壓成正比，此時電網提供的啟動電流只有全電壓?jiǎn)?dòng)電流的1/3 ，但啟動力矩也只有全電壓?jiǎn)?dòng)力矩的1/3。星三角降壓?jiǎn)?dòng)的電動機三相繞組共有六個外接端子：A-X、B-Y、C-Z（以下以額定電壓380V的電機為例）
星形啟動：X-Y-Z相連，A、B、C三端接三相交流電壓380V，此時每相繞組電壓為220，較直接加380V啟動電流大為降低，避免了過大的啟動電流對電網形成的沖擊。此時的轉矩相對較小，但電動機可達到一定的轉速。
角形運行：經星形啟動電動機持續一段時間（約幾十秒鐘）達到一定的轉速后，電器開關把六個接線端子轉換成三角形連接并再次接到380V電源時每相繞組電壓為380V，轉矩和轉速大大提高，電動機進入額定條件下的運行過程。
哪種情況下需要星三角降壓?jiǎn)?dòng)呢？

星三角降壓?jiǎn)?dòng)是以犧牲功率為代價來?yè)Q取降低啟動電流來實現，不能以電機功率大小來斷定是否需采用星三角啟動，還看是什么樣負載。

一般需要啟動時負載輕運行時負載重可采用星三角啟動，鼠籠型電機啟動電流是運行電流5—7倍，而對電網電壓要求一般是±10%，不形成對電網電壓過大沖擊要采用星三角啟動，一般要求鼠籠型電機功率超過變壓器額定功率10%時就要采用星三角啟動，鼠籠型電機才采用星三角啟動。
實際使用過程中發現需星三角降壓?jiǎn)?dòng)電機從11KW開始就有需要如風機、啟動時11KW電流7-9倍(100)A左右按正常配置熱繼電器根本啟動不了（關風門也沒用）熱繼電器配大了又起不了保護電機作用，建議用降壓?jiǎn)?dòng)。而一些啟動負荷較小電機上，電機到達恒速時間短，啟動時電流沖擊影響較小，30KW左右電機，選用1.5倍額定電流斷路器直接啟動，長期工作一點問題都沒有。
