HYYG系列遠程供電系統是深圳弘翼電源設備有限公司為高速公路全程監控系統提供遠距離交流供電的專用電源，它能夠為布設在高速公路路側的監控設備提供穩定的交流穩壓電源，為全程監控系統穩定運行奠定了基礎。

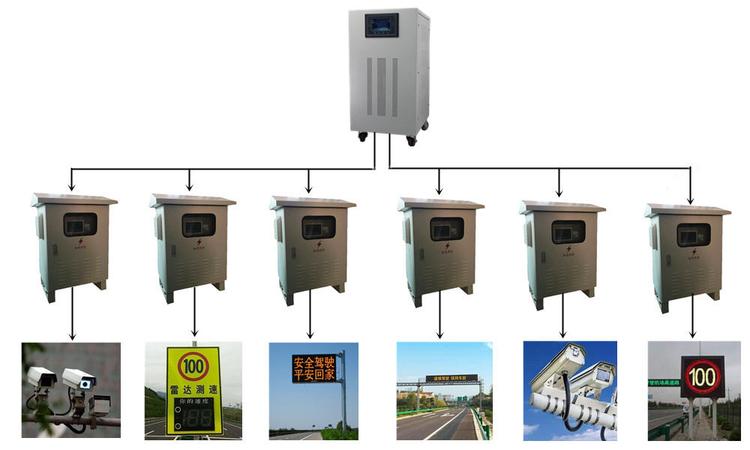

ETC門架系統遠程供電系統主要由電源發生器（局端機）、隔離轉換器（又稱遠端機或下位機）和傳輸電纜三部分組成。

局端機布設在高速公路沿途收費站或服務區的供電機房內，遠端機布設在高速公路沿途的各個外場監控設備旁，傳輸電纜布設在局端機和遠端機之間的高速公路沿線。

ETC門架系統隔離電源轉換器（下位機、遠端機）

隔離電源轉換器主要由隔離變壓器（內含固定繞組，補償軟組和輸出繞組），采樣單元與控制回路，伺服電機等部分組成，隔離轉換器根據采樣單元感應出輸出端的電壓變化，經過控制回路的比較放大，然后驅動伺服電機調整補償繞組的碳刷位置改變線圈匝數比，從而保持輸出電壓穩定在220V。

交流電源隔離轉換器安裝在用電側，從供電線路中取得電能，并將其轉化為穩定的交流電壓輸出，輸出電壓應滿足高速公路機電設備的用電要求。為保證系統的穩定，交流電源隔離轉換器應與供電網絡隔離，輸出端具有防雷保護，外殼采用不銹鋼制作。

ETC門架系統隔離電源轉換器（下位機、遠端機）產品特性：

1. 純電子無級、無觸點調壓技術；

2. 具有過流、過壓保護功能；

3. 模塊化熱插拔結構，當穩壓模塊拔出后，系統仍然能夠向系統提供電源；

4. 帶零切換自動電子旁路；

5. 輸出穩壓精度 1%；

6. 效率大于 0.95，功率因數大于 0.95；

7.軟件和硬件均采用抗干擾設計，提高抗干擾能力；

8. 上電自動投入功能，來電無須重新啟動；

9.帶有時序控制功能，上電時個控制點采取步進式上電方式，防止瞬間啟動對線路造成的大電流沖擊；

ETC門架系統隔離電源轉換器（下位機、遠端機）相關參數：

10. 額定工作頻率：50Hz±5%；

11.額定輸出功率：0.5kVA、1kVA；3kVA；5kVA；7.5kVA；10kVA；15kVA；

12.額定輸出電壓：220V±1%；

13.輸出方式：交流兩相；

14. 效率：>95%；

15. 工作溫度：-20℃～+70℃；

16. 存儲溫度：-40℃～+85℃

17.相對濕度：0～95%，無凝露；

18. 噪音：距 1m 處≦50db；

19. 海拔高度：0～3500m。

20.柜體防護等級：IP65；

21.應配置適當數量備用回路，配電及備用回路應配置漏電保護裝置，確保行人及維護人員安全。

并且選用鍶鹽作主氧化劑，不會形成導電溶液，噴放后更不會對設備造成任何損壞和污染、綠色環保。

ETC門架系統遠程供電設備安裝方案

鑒于高速公路門架系統和全程監控外場設備的布設特點,本系統供電設計的基本思路是在各個收費站（或服務區）的供配電機房布設一套電源發生器，各門架系統或各外場監控點布設一隔離轉換器，電源發生器的容量按照隔離轉換器容量總和的1.3倍設計，隔離轉換器的容量按實際負載設備總功率的1.3倍設計。
