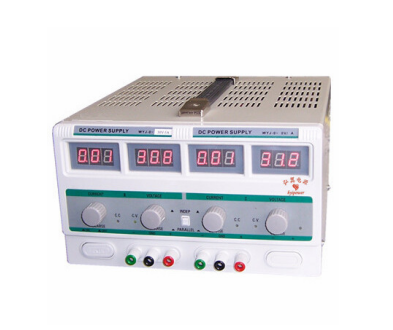

WYK系列線性可調直流穩壓電源

是一種電壓與電流連續可調，穩壓與穩流自動轉換的高精度直流線性電源。

線性直流電源特點

直流輸出電壓能從 0 伏起連續可調，穩定。

輸出電流任意選擇，并有限流保護及長時間短路保護。

電源工作在穩壓狀態時，穩流部分即為保護電路；工作在穩流狀態時，穩壓部分又起到限壓作用，兩者是相互保護，確保用電安全穩定。

線性直流電源工作原理

可調直流穩壓穩流電源由變壓器降壓，整流濾波，基準電源電路，基準電壓電路，穩壓、穩流比較放大電路，調整電路及穩流取樣電路等組成。

當輸出電壓由于電源電壓或負載電流變化引起變動時，則變動的信號經穩壓取樣電路與基準電壓相比較，其所得誤差信號經比較放大器放大后，經放大電路控制調整管使輸出電壓調整為給定值。

線性直流電源的應用　　

線性直流電源體積小、性能好、造型美觀，可廣泛應用于工業生產、大專院校實驗室、研究所、郵電通訊和自動化設備上使用。

線性直流電源技術參數

輸入電壓	AC 220V±10 %（AC380V±10 %）	輸出電壓	0-3額定值連續可調，穩壓
輸入頻率	50-60Hz	輸出電流	0-額定值連續可調，穩壓
穩壓性能
電壓調整率	CV≤0.05%	負載調整率	CV≤0.05%
紋波有效值	CV≤0.05%	溫度系數	300PPM/ ℃ (典型值)
穩流性能
電流調整率	CC≤0.1%	負載調整率	CC≤0.1%
紋波有效值	CC≤0.1%	溫度系數	500PPM/℃(典型值)
電壓表顯示位數	3位半（LED顯示）	電壓表顯示精度	≤1%
電流表顯示位數	3位半（LED顯示）	電流表顯示精度	≤1%
保護功能	過壓、欠壓、缺相、短路、過流、過熱	噪聲	65dB
冷卻方式	強制風扇	工作時間	長期連續工作
溫度	0 - 40℃	濕度	<90%
