直流遠供系統局端機

HYDC系列直流遠程供電系統是弘翼電源為高速公路全程監控系統提供遠距離直流供電的電源設備，它能夠?yàn)椴荚O(shè)在高速公路路側的監控設備提供穩定可靠的直流（或交流）穩壓電源，為全程監控系統穩定運行奠定了基礎。

直流遠供系統

HYDC系列直流遠程供電系統主要由局端機、遠端機和傳輸電纜三部分組成。

局端機布設在高速公路沿途收費站或服務區的供電機房內；

遠端機布設在高速公路沿途的各個外場監控設備旁，傳輸電纜布設在局端機和遠端機之間的高速公路沿線。

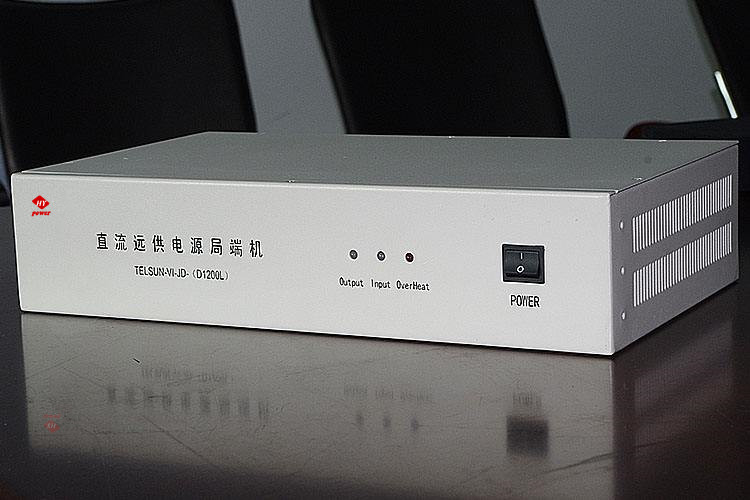

直流遠供系統局端機

直流遠供系統局局端機

直流遠供局端設備：是高速公路從服務區、收費站以及有穩定市電的基礎電源AC220V取電，經過局端設備隔離升壓到800V，再將直流高壓電通過傳輸線纜傳輸?shù)竭h(yuǎn)端設備處，輸出直流760V~820V（默認 760V），設備包括配電插框、升壓模塊、功率模塊、監控模塊以及電力載波通訊模塊等。

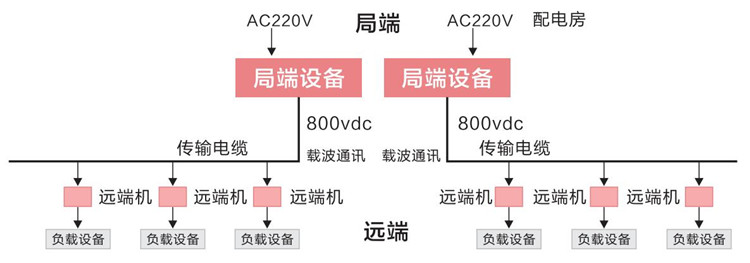

遠供直流供電系統的結構圖

直流遠供系統結構圖

遠供直流供電系統局端機參數

遠供系統局端設備技術指標
名稱	指標要求
局端輸入電壓	154~265Vac
局端輸出電壓	760~820Vdc（額定輸出780Vdc）;
局端輸出額定電流	6.4A
局端單機輸出功率	2.5KW/5KW/10KW/20KW
傳輸媒介	以輸電線路為載波信號的傳輸媒介
輸出紋波噪聲	≦0.5%Vo
局端轉換效率	≧94%
開機啟動時間	3-8S
待機功耗	≦6W
開/關機過沖電壓幅度	≦ ±5%
穩壓精度	≦ ±0.6%
均流不平衡度	≦3% （176-265Vac, 50%-100%負載范圍）
負載在位檢測	≦10S
檢測輸出電壓	DC50V-DC58V,當系統處于安全模式時，系統采用低于60Vdc檢測信號，檢測電流不超過100mA
漏電流檢測	≦25mA（上報漏電報警，200ms內轉為安全模式，可恢復）
電力線搭接保護	110/220V（用戶線被110/220V交流電力線觸碰，搭接時，遠供系統應關斷所有電壓輸出，并發出告警信號并上傳，且設備應無損壞，不引起著火。如果電力線搭接，觸碰一直存在，輸出就一直關斷，當電力線搭接，觸碰后延時10S轉入安全模式）
人體搭接電流保護	≧50mA（需在120ms內發出警告并上傳，同時輸出轉為安全模式）
空載電流	≦40mA（空載狀態下，自動輸出轉為安全模式，可恢復）
輸出限流保護	6.8A
短路保護	可長期短路，自恢復
過溫保護	過溫保護，環境溫度65度以下能自動恢復
局端輸入過壓保護	≧265Vac可自動恢復，回差不超過5Vac
局端輸入欠壓保護	≦ 154Vac可自動恢復，回差不超過5Vac
局端輸出過壓保護	≧825V,可自動恢復
抗電強度（輸入對輸出）	輸入對輸出耐壓2500Vac，測試時間1分鐘，漏電流≦10mA，無擊穿無飛弧現象
抗電強度（輸入對控制電路）	輸出對控制電路耐壓2500VaCo測試時間1分鐘，漏電流≦10mA，無擊穿無飛弧現象
絕緣電阻	機框中各帶電回路對地電阻≧10MΩ;
局端防雷保護	局端直流輸出端：雷擊電流波形8/20us，幅值40KA （B級），3次沖擊
EMC標準	滿足EN55022及IEC61000相關標準要求
國家標準要求	符合（YD/T1817-2008?;信設備用直流遠供電源系統》國家標準
局端外殼尺寸	3U, 19英寸
監控?cái)?shù)據輸出 (RS232/RS485/RJ45)	1、局端機輸入告警（過壓、欠壓） 2、本地LCD液晶顯示 3、局端電源故障告警（欠壓、過壓、短路、過流、空載、過溫） 4、電力線搭接、漏電流、人體搭接告警 5、局端-遠端通信故障； 6、局端輸出電流/電壓值
