醫用隔離變壓器

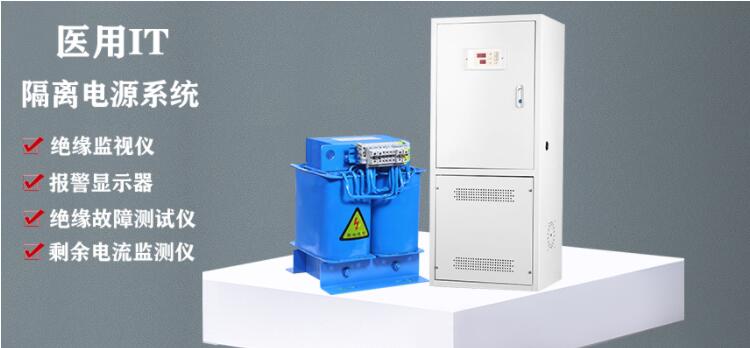

醫用IT隔離電源系統產品介紹

又稱為IT隔離變壓器，主要應用于醫用IT隔離供電系統，也就是中性點不接地系統。

醫用隔離變壓器概述

隔離變壓器系統在許多國家和國際標準上都對醫療領域，尤其是那些生命攸關的場所，如手術室、重癥監護室、心臟監護室等的電器作了特殊的規定。

其目的就是保證為該場所內的醫療電器提供一個安全穩定的電源，以確保病人的安全。

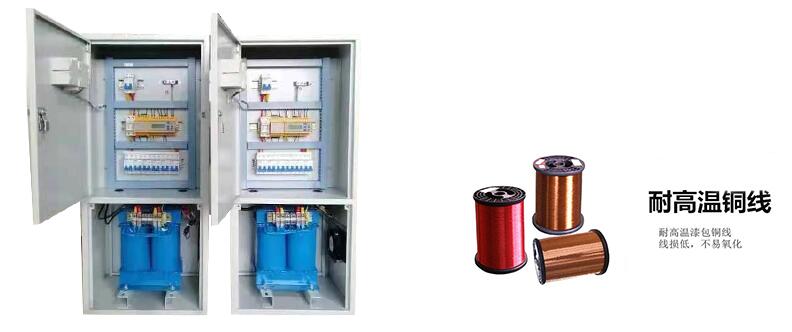

醫用隔離變壓器產品詳細

1.繞組由無溶劑樹脂經過真空浸漬，初級有單繞組和雙繞組兩種形式；

2.無降容工作溫度可達120度；

3.可直接安裝在配電柜也可以裸露安裝；

4.整個系列都裝有地線屏蔽，安全性高；

4.覆蓋2500VA至15000VA的功率范圍。

醫用隔離變壓器系統工作原理

隔離變壓器系統，簡單說就是隔離變壓器和絕緣監視儀以及報警終端三個放在一起。供電原理很簡單，說白了就是利用隔離變壓器把TN供電變成不接地的IT供電，實際上一個隔離變壓器就能實現應用的功能，但考慮到系統的長期穩定性，才會放上絕緣監測儀進行在線的實時檢測整體的絕緣水平。

IT 系統的電源端不接地或經高阻抗接地，其電氣裝置的外露導電部分，被單獨地或集中地通過保護線（PE）接至接地極。在實際應用中，IT 系統一般與 TN 或 TT系統通過隔離變壓器進行隔離。在正常情況下，系統中僅存在線路對地電容的微小泄漏電流。當系統發生第一次單相接地故障時，故障電流為兩非故障相對地電容電流的相量和 Id ，由于這個電流值甚小，不會造成人身電擊或者其它事故，也不會切斷電源，保證了系統供電的連續性。但是如果不及時排除故障，當?shù)诙瘟硪幌喟l(fā)生接地故障時，相當于形成相間短路，使過電流保護裝置動作，引起供電的中斷，這對于重要的供電場所來說，是不允許的。
醫用隔離電源系統

為了防止上述短路故障的發生， T 系統應設置絕緣監測器。這樣當系統發生第一次接地故障時，絕緣監測器就能及時檢測出該接地故障，并通過報警裝置發出報警信號（通常是聲光報警信號），提醒工作人員趕在第二次發生異相接地故障前及時排除故障，消除隱患，從而有效地保證系統供電的連續性。可以在系統中安裝專門的故障檢測儀，當絕緣監測檢測到絕緣故障時，給故障檢測儀一個啟動信號，故障檢測儀開始逐路檢測，也可以利用手執式故障定位設備對可能出現故障的回路進行逐點排查，最終找到故障點并顯示故障點的位置，這樣就極大地方便了工作人員進行故障排除。

為了保證系統供電的連續性，國家有相關規定：“……醫用 IT 系統的變壓器進出線回路不允許設置過負荷保護……”，以防止系統過負荷時保護開關切斷電源。這就要求系統中的絕緣監測器必須同時還具有負荷檢測和過負荷報警功能。在一些重要的場所，由于隔離變壓器持續不斷地工作，可能溫度過高而導致隔離變壓器工作異常。因此絕緣監測器還需要實時檢測變壓器的溫度，當其溫度過高時，應有相應的超溫報警信號，以提醒相關人員及時處理。由上面的分析可知，一個典型的單相 IT系統，其組成設備主要包括：隔離變壓器、絕緣監測器、電流互感器，以及外接報警與顯示儀。

醫用隔離變壓器系統產品擺放原則

隔離變壓器系統中，絕緣監測儀具有系統絕緣檢測、系統過負荷檢測和變壓器溫度檢測功能，以及相應故障的報警與顯示功能，一般安裝在現場的終端配電柜中。外接報警與顯示儀則用于集中顯示相應的檢測值，并具有超限報警功能，一般安裝在位置明顯的地方，方便人員查看，如手術室 IT 系統的外接報警與顯示儀通常安裝在醫院手術室的情報面板上。

為了更好地服務于醫療系統，我們深圳弘翼電源設備有限公司專門研發了一套有關醫用隔離變壓器的產品，歡迎您隨時來電咨詢。
