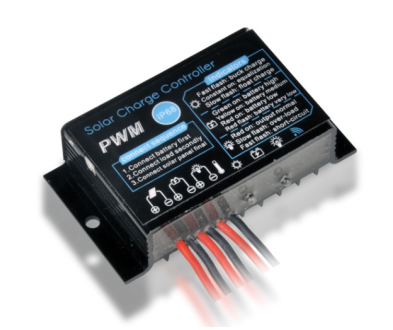

20A 防水太陽能控制器時控光控型號：IR1220

全國熱線
13316899196在線咨詢

安全使用建議

1.本控制器為 12V/24V 自動適應，首次安裝時，請確保電池有足夠的電壓，以便控制器能夠識別為正確的電池類型。

2.將控制器盡量靠近電池安裝，以避免電線過長造成壓降，影響正常電壓判斷。

3.本控制器只適用于各種鉛酸電池（包括開口，密封，膠體等），請勿使用于其他電池（包括鋰電池，鎳氫電池等）。

4.本控制器只能使用光伏板作為充電源，請勿使用直流或其他電源作為充電源。

5.本控制器運行的時候會發熱，請注意將控制器安裝在平整，通風良好的表面。

產品特點

1.采用工業級主控芯片。

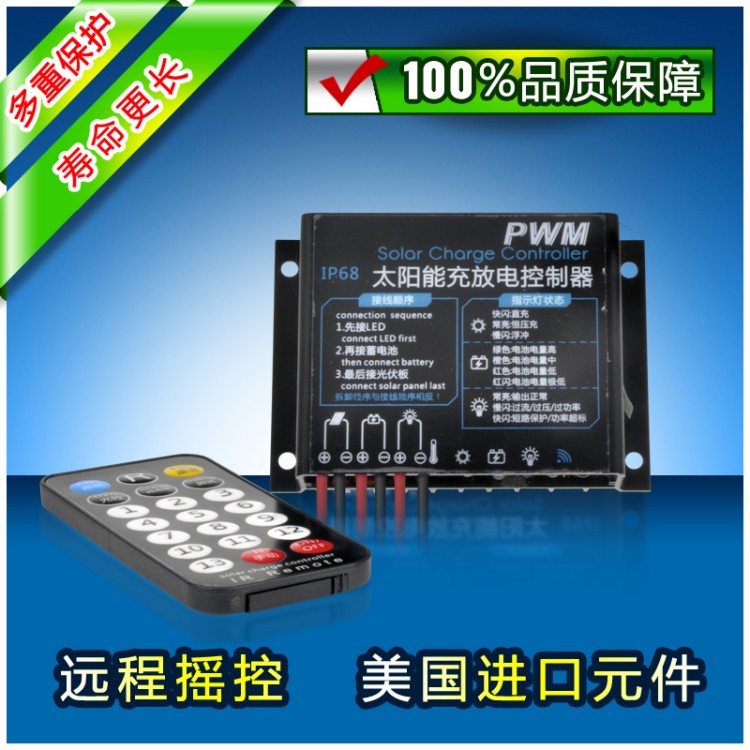

2.紅外遙控設置，LED 顯示，斷電記憶功能，IP68 防護等級。
3.完整的四階段 PWM 充電管理。

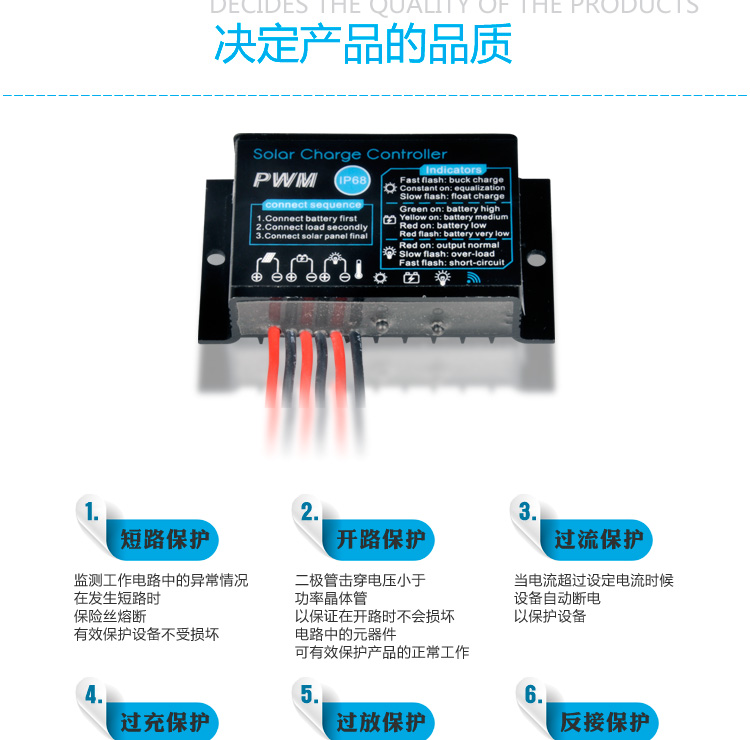

4.內置過流/短路保護，開路保護，反接保護，均為自恢復型，不損傷控制器。
5.雙 MOS 防倒灌電路，超低發熱量。

防水型控制器參數介紹

系統連接

1.將蓄電池正負極按圖示接入控制器，控制器將會自動檢測蓄電池電壓，并依據檢測到的電池電壓進行系統類型識別。

2.將負載正負極按圖示接入控制器，主要不要反接。

3.將太陽能板按圖示接入控制器。
注意：請嚴格按照以上順序進行接入，否則可能會損壞控制器。拆卸順序與接線順序相反。

故障指南

異?，F(xiàn)象	可能原因	解決辦法
陽光充足，充電指示燈不亮	光伏板開路或反接	重新連接好光伏板
負載指示燈不亮	模式設置錯誤	重新設置
負載指示燈不亮	電池電壓太低	重新充電
負載指示燈慢閃	負載過流	減小負載功率
負載指示燈快閃	短路保護	移除短路，自動恢復
控制器不亮	電池電壓太低/反接	更換電池/檢查反接

技術參數

型號	IR1205	IR1210	IR1215	IR1220
系統電壓	12V/24V 自適應
額定充電電流	5A	10A	15A	20A
額定放電電流	5A	10A	15A	20A
光伏電壓	41V
充電回路壓降	<0.2V
放電回路壓降	<0.25V
提升充電壓	14.6V
直充電壓	14.5V
恒壓充電壓	14.2V PWM
浮充電壓	13.8V
充電恢復電壓	13.0V
放電截止電壓	11.2V
放電恢復電壓	12.6V
待機電流	<10mA
光控開燈閥值	光伏板 8V（光控開燈延時 10s）
光控關燈閥值	光伏板 8V（光控關燈延時 60s）
溫度補償	N/C
工作溫度	-35~+60 ℃
尺寸/重量	825821mm /135g
