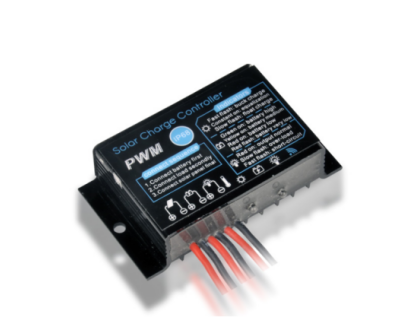

IR系列家用型防水太陽能控制器

安全使用建議

1.本控制器為 12V/24V 自動適應，首次安裝時，請確保電池有足夠的電壓，以便控制器能夠識別為正確的電池類型。

2.將控制器盡量靠近電池安裝，以避免電線過長造成壓降，影響正常電壓判斷。

3.本控制器只適用于各種鉛酸電池（包括開口，密封，膠體等），請勿使用于其他電池（包括鋰電池，鎳氫電池等）。

4.本控制器只能使用光伏板作為充電源，請勿使用直流或其他電源作為充電源。

6.本控制器運行的時候會發熱，請注意將控制器安裝在平整，通風良好的表面。

產品特點

1.采用工業級主控芯片。

2.LED 顯示，斷電記憶功能，IP68 防護等級。

3.完整的四階段 PWM 充電管理。

4.內置過流/短路保護，開路保護，反接保護，均為自恢復型，不損傷控制器。

5.雙 MOS 防倒灌電路，超低發熱量。

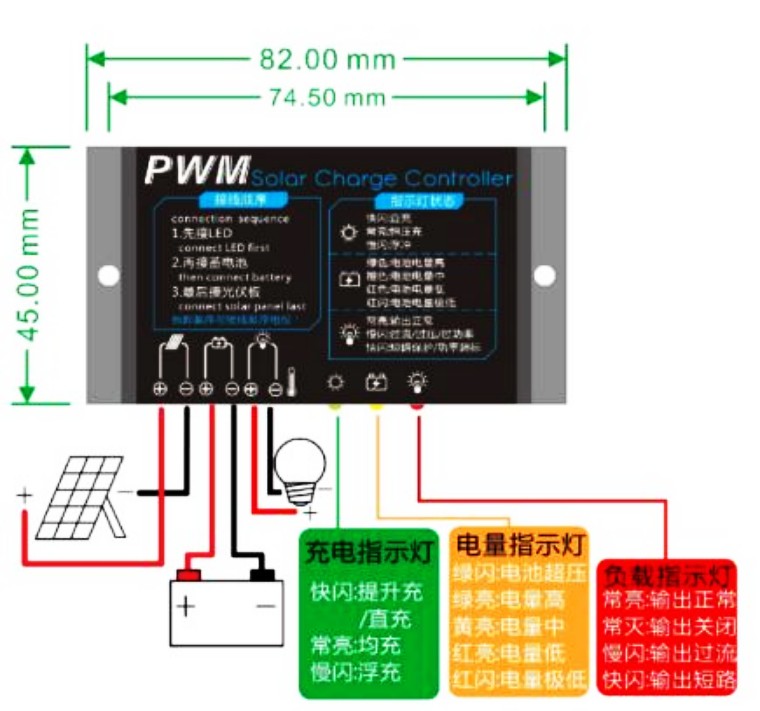

系統連接

1.將蓄電池正負極按圖示接入控制器，控制器將會自動檢測蓄電池電壓，并依據檢測到的電池電壓進行系統類型識別。

2.將負載正負極按圖示接入控制器，主要不要反接。

3.將太陽能板按圖示接入控制器。
注意：請嚴格按照以上順序進行接入，否則可能會損壞控制器。拆卸順序與接線順序相反。

運行模式

本系列控制器的運行模式為出廠內置，詳細的運行模式請與當?shù)亟?jīng)銷商聯系。控制器內置的運行模式可能為以下任意一種：

故障指南

技術參數

*紅色字體標記電壓僅對應 12V 系統，如使用 24V 系統，請 X2.

*產品規格如有更改，怒不另行通知。
