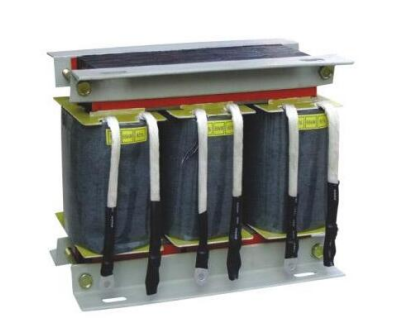

QZB-75KVA起動自耦補償變壓器

——又叫自耦降壓啟動變壓器，指的是75KVA的用來作降壓啟動的一種自耦變壓器，這種用在自耦降壓啟動控制柜里比較多。

起動自耦補償變壓器概述

起動自耦補償變壓器是指電動機啟動時利用自耦變壓器來降低加在電動機定子繞組上的啟動電壓。待電動機啟動后，再使電動機與自耦變壓器脫離，從而在全壓下正常運動。這種降壓啟動分為手動控制和自動控制兩種。

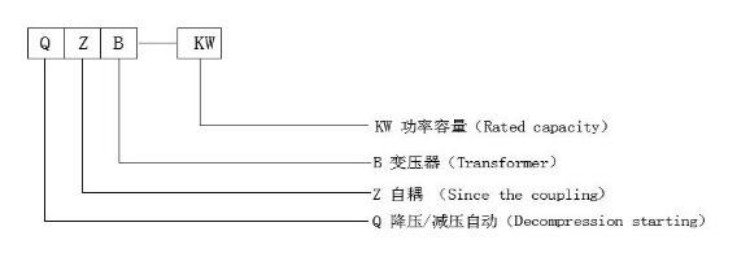

起動自耦補償變壓器型號及含義

起動自耦補償變壓器特點

自耦降壓變壓器的高壓邊投入電網，低壓邊接至電動機，有幾個不同電壓比的分接頭供選擇；變壓器副邊有2～3 組抽頭，常見的二次電壓分別為原邊電壓的80%、60%、40%。

自耦降壓變壓器可以按允許的啟動電流和所需的啟動轉矩來選擇自耦變壓器的不同抽頭實現降壓啟動，而且不論電動機的定子繞組采用Y 或Δ接法都可以使用。

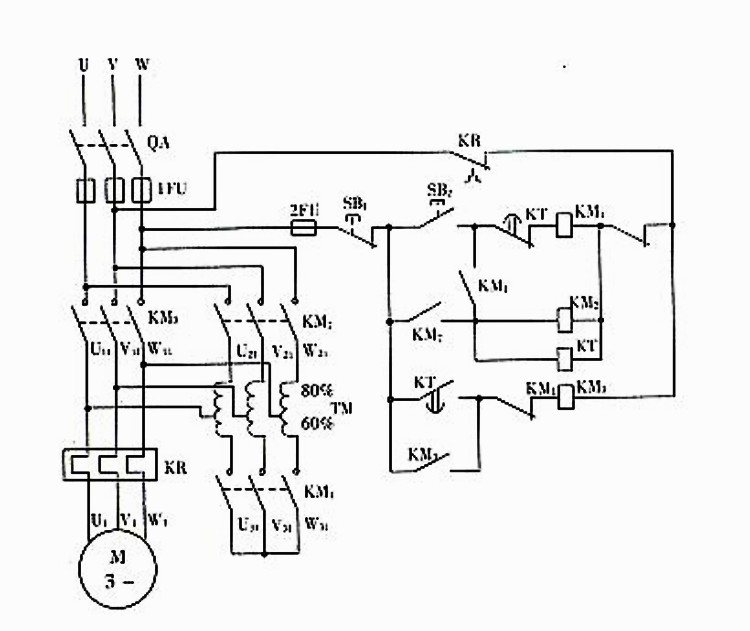

起動自耦補償變壓器線路原理圖

QZB-75KVA起動自耦補償變壓器的技術標準

輸入輸出電壓：按客戶要求訂制

1、本系列產品為干式變壓器，調壓性能高、低損耗、運行穩定、可長期負載連續工作；

2、面板顯示：電壓表、電流表、安全指示燈；

3、效率：≧98%；

4、過載能力：可1.3倍額定負載1小時；

5、溫升：≦65；

6、絕緣電阻：≧5MΩ，絕緣等級：B級；

7、抗電強度:3000VAC/1min；

8、接線方式：△/Y；

9、變壓器電壓降<3%，輸出空載電壓不大于額定標準輸出電壓的5%；

10、輸出電壓波失真：<2%；

11、尖峰抑制：常模輸入1KVA尖峰信號，輸出<400VP；

12、空載損耗：≦0.3%；負載損耗：≦1.7%；集散損耗：小于總損耗7%；

13、變壓器對地3000V，1分鐘不擊穿；變壓器匝間1500V，1分鐘不擊穿；

14、噪聲：<47DB(不包含溫控排風系統)100KVA以上容量<52DB。

15、QZB-75KVA自耦變壓器多數應用于75KW以下的自耦降壓動控制柜中比較多
