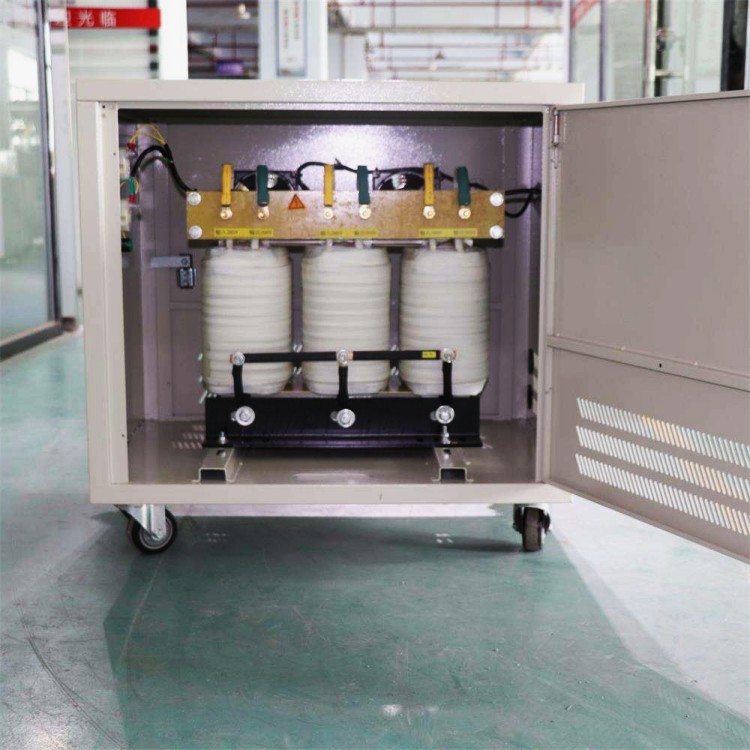

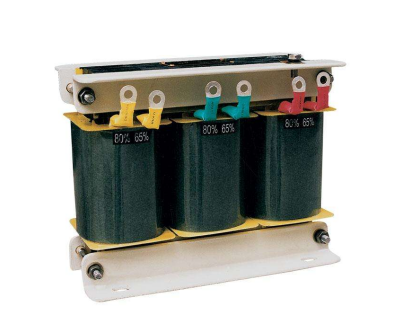

QZB-100KVA三相自耦變壓器

是指容量100KVA的輸入輸出同一繞組的自耦降壓式變壓器，多數應用于100KW自耦降壓啟動控制柜中，作為三相鼠籠型感應電動機的降壓起動，以改善電動機起動時對輸出電網的影響。

產品概述

自耦變壓器是一種單圈式變壓器，一、二次側共同用一個繞組繞制，其變壓比是固定的。自耦變壓器與同容量的一般變壓器相比較，尤其在變比接近于1的場合顯得特別經濟，所以在電壓相近的大功率輸電變壓器中用得比較多，此外10千瓦以上異步電動機降壓起動箱中得到廣泛使用。

產品特點

自耦變壓器是利用變壓器降壓的特點，降低電動機的起動電流，以改善電動機起動時對輸電網絡的影響，1小時內連續啟動時間不得超過120S。

QZB-100KVA自耦變壓器的技術標準

1、本系列產品為干式變壓器，調壓性能高、低損耗、運行穩定、可長期負載連續工作；

2、面板顯示：電壓表、電流表、安全指示燈；

3、效率：≧98%；

4、過載能力：可1.3倍額定負載1小時；

5、溫升：≦65；

6、絕緣電阻：≧5MΩ，絕緣等級：B級；

7、抗電強度：3000VAC/1min；

8、接線方式：△/Y；

9、變壓器電壓降<3%，輸出空載電壓不大于額定標準輸出電壓的5%；

10、輸出電壓波失真：<2%；

11、尖峰抑制：常模輸入1KVA尖峰信號，輸出<400VP；

12、空載損耗：≦0.3%；負載損耗：≦1.7%；集散損耗：小于總損耗7%；

13、變壓器對地3000V，1分鐘不擊穿；變壓器匝間1500V，1分鐘不擊穿；

14、噪聲：<47DB(不包含溫控排風系統)100KVA以上容量<52DB。
